MBE-1000

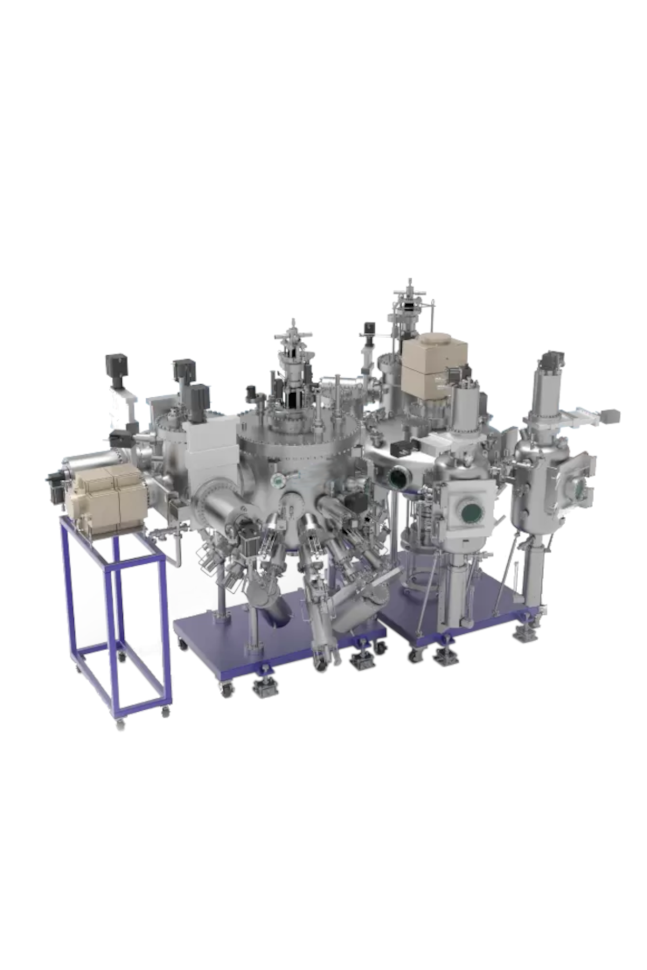

Кластерная система молекулярно-пучковой эпитаксии MBE-1000 для эпитаксиального роста на подложках размером 5×3”, 4×4” или одиночных пластинах диаметром 6” и 8”. Эта система обеспечивает полностью автоматизированный рост и передачу образцов, что делает её весьма подходящей для массового производства устройств. Камера роста оборудована двух зонным нагревателем подложек, что обеспечивает высокую равномерность и контроль температуры роста. Система MBE-1000 может быть оснащена либо десятью, либо двенадцатью испарительными источниками.
Круговая камера перегрузки обеспечивает интеграцию шлюза, ростовых камер и камер предварительной обработки в единый технологический комплекс. Роботизированная рука перегрузчика способна работать с носителями диаметром 10”, а доступный угол передачи составляет 360^o.
Согласно требованиям заказчика, могут быть установлены различные варианты источников материала включая эффузионные ячейки, крекеры, электронные пушки, плазменные источники. Система может оснащаться оборудованием для in situ мониторинга роста пленки, таким как RHEED, BFM, RGA и другие. Система может использоваться совместно с системой спектроскопического мониторинга луча MBE от компании, обеспечивая полностью автоматизированный рост с высокой повторяемостью и возможностью обработки больший партий.
Специализированное программное обеспечение для операций MBE, включает три основных функции: написание программы технологического процесса роста, автоматическое управление ростом и непрерывную запись данных. Она способна выполнять последовательность технологического процесса роста для управления движением заслонок, температурой нагрева источников, температурой подложек, скоростью вращения подложек и направлением вращения. Программное обеспечение включает требования к процессу, такие как кривые температуры, кривые давления, кривые выходной мощности и перенос образца между несколькими камерами.
