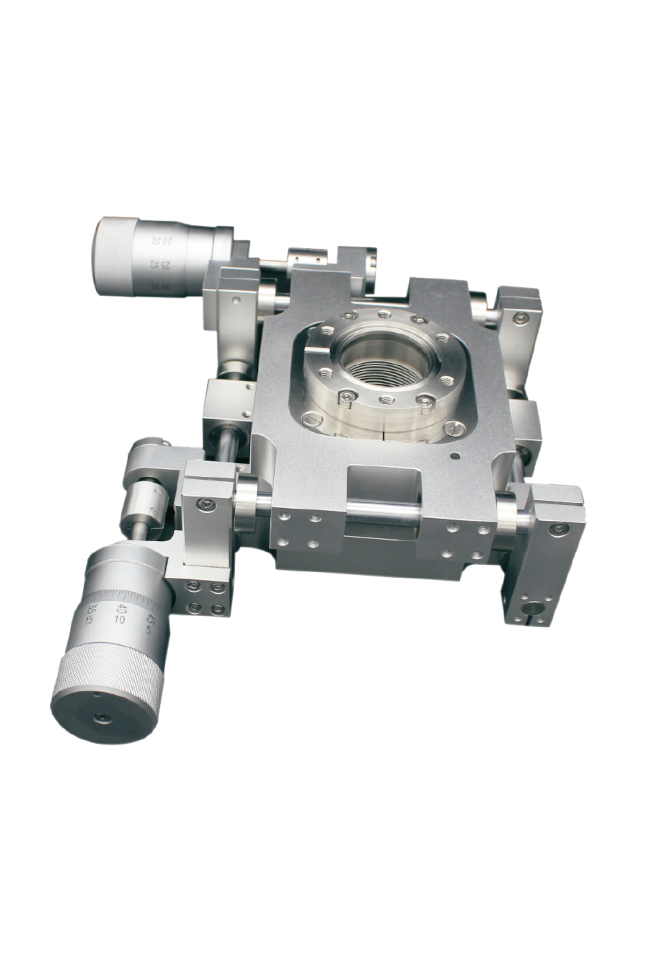

Манипулятор XY является наилучшим выбором как для исследовательских, так и сложных производственных приложений благодаря точности перемещения, совместимости со сверхвысоковакуумными условиями и прочной конструкции, которая позволяет монтировать манипулятор в любой ориентации.
Конструкция манипулятора включает в себя два параллельных фланца. Один остается неподвижным, в то время как другой обеспечивает перемещение по осям. Высококачественный гибкий сварной сильфон охватывает фланцы, обеспечивая при этом цельнометаллическое вакуумное уплотнение. Работа устройства заключается в регулировке положения перемещающегося фланца по отношению к монтажному фланцу неподвижной системы.
Основные особенности
- Диапазон рабочих давлений: 1 бар ~ 10-11 мбар
- Максимальная температура отжига: 150 oC
- Материал сильфона: SS316L
- Разрешение микрометрической головки: 10 мкм
- Крепежные фланцы на обоих концах: CF35 с резьбовым отверстием
- Привод: ручной
Технические характеристики
|
Серия |
XY35 |
|
Крепёжный фланец |
CF35 |
|
Размер фланца (мм) |
70 |
|
Ход XY (мм) |
±7 |
|
Привод XY |
Микрометрические головки |
|
Ширина, A (мм) |
229 |
|
Длина, B (мм) |
271 |
|
Проходной диаметр, C (мм) |
38 |
|
Полная высота по фланцам, D (мм) |
93 |
|
Высота без учета фланцев, E (мм) |
67 |
|
Вес (кг) |
4.3 |
